초음파 모터의 진동자
초음파 모터의 진동자
기본정보 유망기술
| 카테고리 | 디지털융합 |
|---|---|
| 번호 | 341 |
| 기술명 | 초음파 모터의 진동자 |
| 출원번호 | 10-2008-0108341 |
| 등록번호 | 100974440 |
| 출원일자 | - |
| 등록일자 | - |
| TRL(기술성숙도) | TRL 5 |
상세 정보
| 발명의 명칭 | 초음파 모터의 진동자 |
|---|---|
| 특허권자 | 한국전자기술연구원 |
| 발명자 | 강형원, 이형규 |
| 기술보유기관 | 한국전자기술연구원 |
| 카테고리 | 디지털융합 |
| 거래 유형 | 양도 |
| 금액(만원) | 협상 |
기술 내용
요약
본 발명은 초음파 모터에 관한 것으로, 보다 상세하게는 간단한 구성을 통하여 소형으로 제작할 수 있고, 가공 및 조립이 용이하여 원가 절감과 함께 보다 효율적인 회전력을 제공할 수 있는 초음파 모터의 진동자에 관한 것 이다. 본 발명에 따른 초음파 모터의 진동자는, 회전축이 삽입되어 내측면에 접촉되도록 사각틀 형상으로 된 탄성체와, 상기 탄성체의 외측면 각각에 길이 방향을 따라 접착 결합되는 압전체를 포함하고, 상기 압전체는, 복수로 적층 된 압전시트와, 상기 압전시트에 길이 방향으로 형성되어 인가되는 전압에 따라 상기 압전시트의 길이 방향 및 적층 방향으로 팽창 또는 수축되는 한 쌍의 제1 및 제2 변형부를 포함하여 이루어진다.
기술 분야
본 발명은 초음파 모터에 관한 것으로, 보다 상세하게는 간단한 구성을 통하여 소형으로 제작할 수 있고, 가공 및 조립이 용이하여 원가 절감과 함께 보다 효율적인 회전력을 제공할 수 있는 초음파 모터의 진동자에 관한 것 이다.
해결하고자 하는 과제
상기와 같은 종래의 회전형 초음파 모터는 회전자에 충분한 회전력이 전달되기 위해서는 회전자 및 진동자의 반 경이 커질 수 밖에 없어 최근 초음파 모터의 소형화에 반하는 문제가 있다. 또한, 회전자에 접촉되는 탄성체에 균일한 요철을 가공하는 것이 쉽지 않고, 일정한 회전력을 회전자에 전달하 기가 용이하지 않아 미소 변위를 정확하게 제어하는 데 문제가 있다. 상기와 같은 문제점을 해결하기 위하여 안출된 본 발명의 목적은, 간단한 구성을 통하여 소형으로 제작할 수 있 고, 가공 및 조립이 용이하여 원가 절감과 함께 보다 효율적인 회전력을 제공할 수 있는 초음파 모터의 진동자 를 제공하는데 그 목적이 있다. 본 발명의 그 밖의 목적, 특정한 장점들 및 신규한 특징들은 첨부된 도면들과 연관된 이하의 상세한 설명과 바 람직한 실시예들로부터 더욱 분명해질 것이다.
효과
본 발명에 따른 초음파 모터의 진동자는, 사각틀 형상의 탄성체 외측면에 각각 접착 결합된 압전체에 전압을 인 가하여 탄성체가 진동하여 회전축을 직접 회전시킴으로써, 소형화를 이루어 낼 수 있고, 간단하게 가공 및 조립 할 수 있어 원가를 절감할 수 있으며, 보다 효율적으로 회전력을 전달할 수 있다.
적용 분야
디지털 카메라 정밀 모터, 자동차 전장 모터, 로봇, 청소기 등 소형 가전
기술 관련 활동
댓글 (0)
통계 정보

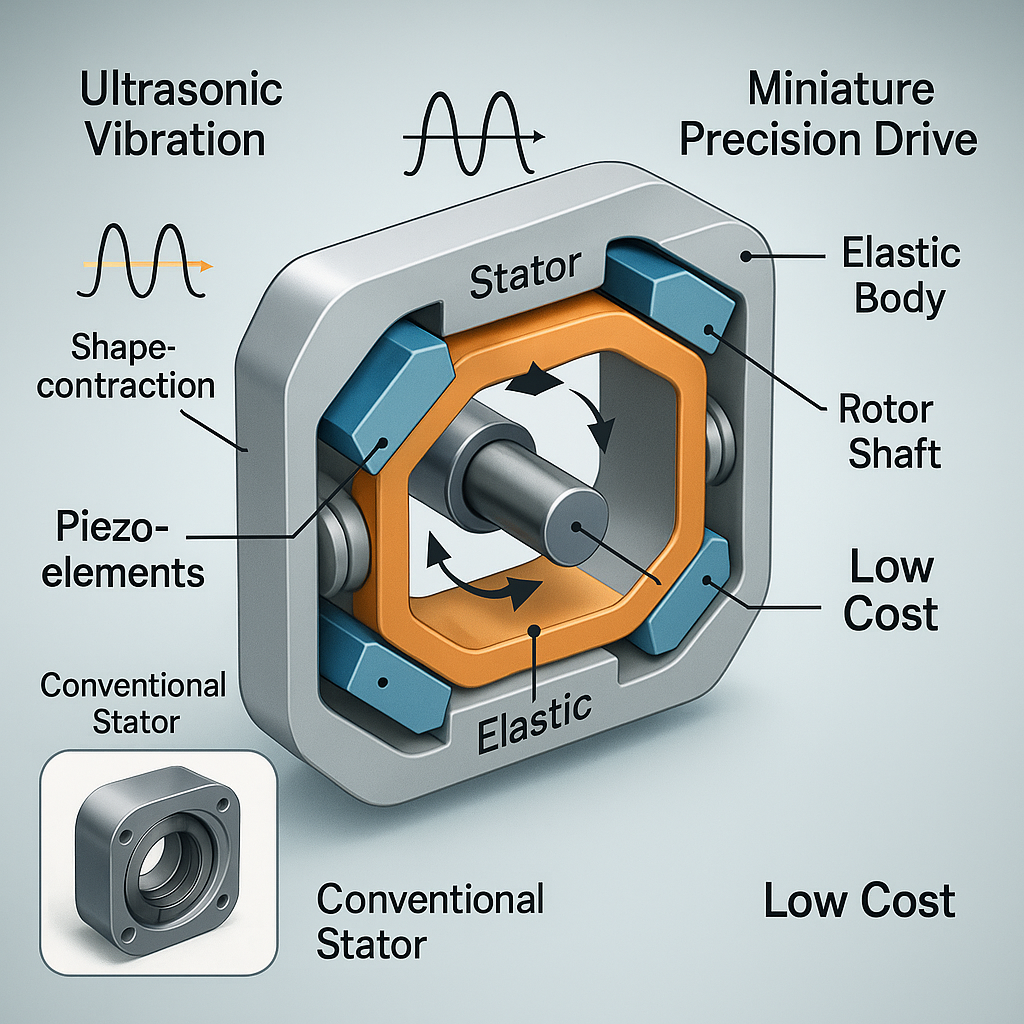

기술 이미지
